澳洲客户加长H型电缆夹定制：侧翼内置加强钢板

一家澳洲矿业客户在使用 H型电缆夹板 时，希望把夹板侧翼加长，使电缆槽内的大截面电缆和水管夹持得更稳。客户提供了现场使用条件和尺寸要求，委托我们在常规 H 型夹板的基础上做加长定制。我们的方案包括：侧翼内置加强钢板、按力学分析调整侧翼弧度、保留 H 型结构与安装方式。

侧翼加长带来的直接问题是受力变化。客户此前使用的同类加长产品，在承重和拖拽后出现过侧翼根部开裂、断裂的情况，需要频繁停机更换，增加了维护工作量。因此这次定制的重点不是简单放大外形，而是解决长侧翼的断裂问题。

井下工况与难点

• 应力集中：侧翼加长相当于加长了力臂，电缆拖拽、采煤机往复移动时产生的弯矩集中在侧翼根部，这里是断裂的高发位置。
• 反复受力：夹板随采煤机往复运动，侧翼长期承受反复的拉拽与冲击，仅靠塑料本体强度，很难同时兼顾长度和可靠性。
• 原有优点不能丢：H 型结构的优势是双层卡扣、夹持力强，电缆与水管可以分层放置；加长之后仍要保持夹持效果和安装便利。

设计方案

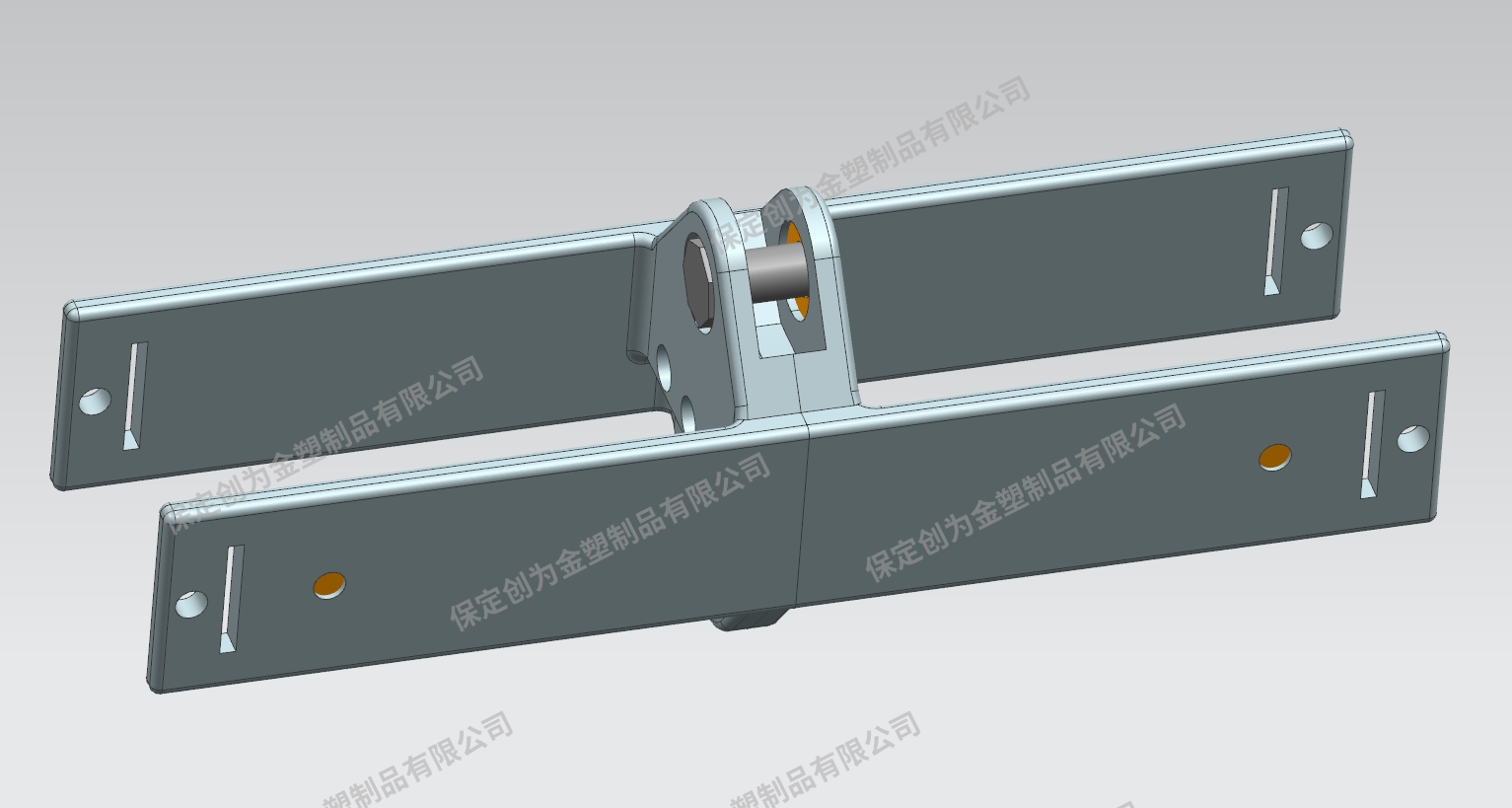

侧翼内置加强钢板

在加长侧翼内部嵌入加强钢板，与阻燃抗静电尼龙 66 本体注塑成型、一体结合。钢板承担主要的弯曲载荷，塑料外层负责阻燃、抗静电和对电缆外皮的保护，避免金属直接接触电缆。

按力学分析调整侧翼弧度

通过仿真力学分析查看侧翼在受载时的应力分布，对侧翼边缘弧度和根部过渡进行调整，让载荷向整体框架分散，减少局部应力集中，再结合试制样品验证结构。

保留 H 型结构与安装方式

仍采用双层卡扣设计，电缆与水管分层放置；多节夹板通过专用销轴逐节串联，安装方式与常规 H 型夹板一致，现场不需要复杂工具。

交付与使用反馈

我们先按双方确认的图纸制作样品，寄送客户进行现场安装测试。客户确认结构、尺寸和使用效果后，再安排批量生产。出口发货时对连接部位做好防护，减少运输途中的磕碰。

客户反馈，加长侧翼在使用中受力稳定，侧翼根部断裂的问题得到解决，电缆和水管分层夹持清晰，日常检查和更换也更方便。这个案例也说明，侧翼加长、加宽类定制需要同步考虑受力路径和内部加强方式。
